از آنجایی که الکتروموتور در سایز های بزرگتر را نمی توان به صورت مستقیم راه اندازی کرد روش هایی مانند ستاره مثلث , سافت استارتر و درایو صنعتی استفاده می کنیم. علت عدم اتصال این الکترو موتورها به صورت مستقیم, وجود جریان راه اندازی 4 الی 10 برابر جریان نامی است.

مزایای استفاده از سافت استارتر

• حذف جریان هجومی و گشتاور لحظه ای در زمان راه اندازی
• شتاب گیری و شتاب دهی نرم
• کاهش سایز کابلها و کلید های اتصال به شبکه به علت کاهش جریان موتور
• افزایش قابلیت اطمینان و راندمان سیستم
• استارت و استپ سیستم بدون ضربه
• افزایش طول عمر موتور و پمپ ها
• کاهش هزینه ها، مخصوصا هزینه های تعمیر ونگهداری

نکته اصلی اینجاست که ما فقط در مواردی که میخواهیم الکتروموتورمان به صورت نرم راه اندازی شود می توانیم از سافت استارتر استفاده کنیم و نمی توانیم سرعت الکتروموتور را با استفاده از این وسیله  تغییر دهیم. تغییراتی که از طریق سافت استارتر می شود انجام داد: کم کردن ولتاژ در لحظه راه اندازی – تغییر زمان استارت و استپ – کم کردن ولتاژ راه اندازی و تنظیم مقدار حفاظت بار و یک سری تنظیمات دیگر که بسته به نوع سافت استارتر دارد که اگر بخواهیم قدرت و گشتاور موتور را تغییر دهیم و سرعت موتور را کاهش یا افزایش دهیم و المان های بیشتری نیاز داشتیم از اینورتر جهت راه اندازی الکترو موتور استفاده می کنیم.

کاربردهای ســـافـت استارتر عبارتست از:

1. پمپ
2. فن
3. میکسر
4. نوار نقاله
5. کمپرسور
6. سانتریفیوژ
7. آسیاب
8. سنگ شکن
9. و …

نحوه نصب سافت استارتر

سافت استارتر هم شبیه به کنتاکتور سیم بندی قدرت و فرمان دارد سه تا ورودی دارد و سه تا خروجی که به الکتروموتور وصل می شود، خود سافت استارتر برق جداگانه نیاز دارد یعنی یک فاز و نول باید به آن وصل کنیم و شبیه به درایو صنعتی(اینورتر) نیست که از سیم ورودی قدرت تغذیه شود.

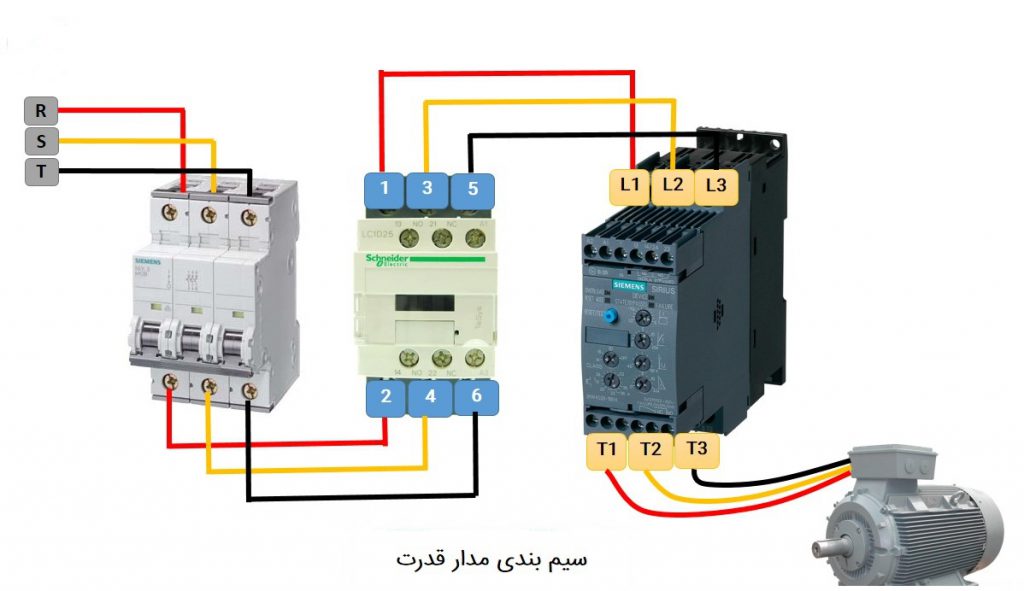

در تصویر پایین میتوانید سیم بندی قدرت را مشاهده کنید.

اگر به نوشته های روی سافت استارتر توجه کنید در یک قسمت نوشته شده که مسیر قدرت اول و سوم، تریستور دارند و بعد از گذشت زمانی بای پس (یعنی ورودی و خروجی اتصال کوتاه میشود) می شوند و تا زمانیکه استارت زده نشده قطع هستند اما مسیر قدرت وسط کاملا وصل می باشد، برای همین قبل از سافت استارتر کنتاکتور قرار داده ایم تا برق به الکتروموتور وصل نباشد. همه ی سافت استارتر ها به این صورت نیستند نمونه های دیگری هم وجود دارند که در هر سه مسیر قدرت شان تریستور قرار دارد، در تصویر پایین هر دو نمونه نمایش داده شده است.

سیم بندی مدار فرمان بدین صورت است:

بعد از وصل کردن مدار فرمان نیاز است که پتانسیومتر هایی که روی دستگاه تعبیه شده است را تنظیم کنیم، اما نمونه های متفاوتی وجود دارد که هم آنالوگ هست و هم دیجیتال.

مدل آنالوگ یک سری ولوم یا پتانسیومتر دارند که می شود آن را تنظیم کرد و در مدل دیجیتال ما با یک LCD مواجه می شویم که باید از طریق دکمه هایی که روی آن موجود است پارامتر ها را تنظیم کنیم و برای دانستن آن پارامتر های باید به دفترچه آن سافت استارتر مراجعه کنیم.
